Portables Phased-Array-Ultraschallprüfgerät GEKKO

Produktbeschreibung

Das portable Phased-Array Prüfsystem GEKKO verfügt über bis zu 64 parallele PA-Kanäle und zusätzlich über 4 weitere konventionelle Anschlüsse. Eine intuitive Benutzeroberfläche erlaubt eine schnelle Parametrierung des Systems sowie Einzel- als auch Gruppenprüfungen (max. 8). Kombinationen von PA-Anwendungen untereinander oder mit konventionellen Verfahren (z. B. TOFD) lassen sich schnell und flexibel definieren.

Als erstes PA-System überhaupt verfügte der GEKKO über die Möglichkeit, Echtzeit-Prüfungen mit der Total-Focussing-Method (TFM) durchzuführen. Diese Technik wurde im Laufe der Zeit stets verfeinert und optimiert, sodass heute auch schnelle Scans mit x-y Scannern möglich sind und auch bei langen Schallwegen mit höchster Empfindlichkeit geprüft werden kann.

Die wichtigsten Fakten

  • CIVA-unterstützte Prüfparameter-Erstellung und damit sehr schnelle Berechnung der Delay-Laws auch für komplexe Prüfprobleme (Matrix-Arrays, gekrümmte Bauteile)
  • Total Focusing Method (TFM) in Echtzeit
  • Umfangreiche Ergebnisdarstellungen (A-, B-, C-, D-Bilder, Draufsicht, Seitenansicht, 3D-Darstellung, Dynamik-Kurven etc.)
  • Extrem geringes Übersprechen zwischen benachbarten Kanälen (Cross-Talk-Dämpfung > 50 dB), somit guter Signal-Rausch-Abstand im A-Bild und kontrastreiche B- und C-Bilder
  • 3 Encoder-Eingänge
  • Laufzeiten- und winkelabhängige Empfindlichkeitsjustierung, AVG

Versionen

Das portable Phased-Array-Ultraschallprüfgerät GEKKO ist in acht Ausbaustufen erhältlich:

  • GEKKO 32:128PR (Art.-Nr.: 1042.001)
  • GEKKO 32:128PR-TFM32 (Art.-Nr.: 1042.002)
  • GEKKO 32:128PR-TFM64 (Art.-Nr.: 1042.003 )
  • GEKKO 64:64PR (Art.-Nr.: 1042.004)
  • GEKKO 64:64PR-TFM64 (Art.-Nr.: 1042.005 )
  • GEKKO 64:128PR (Art.-Nr.: 1042.006 )
  • GEKKO 64:128PR-TFM64 (Art.-Nr.: 1042.007 )
  • GEKKO 64:128PR-TFM128 (Art.-Nr.: 1042.008)

Die Betriebssoftware des GEKKO steht mit jeweils zwei Lizenzlaufzeiten zur Verfügung:

  • CAPTURE™ GO für GEKKO, Lizenz 12 Monate (Art.-Nr.: 1042.200)
  • CAPTURE™ GO für GEKKO, Lizenz 60 Monate (Art.-Nr.: 1042.205)
  • ATFM-Modul für 1042.005/007/008, Lizenz 12 Monate (Art.-Nr.: 1042.210)
  • ATFM-Modul für 1042.005/007/008, Lizenz 60 Monate (Art.-Nr.: 1042.215)

Legende:

x:y = Anzahl paralleler PA-Kanäle : maximale Anzahl PA-Kanäle
PR = Pulser Receiver
TFM = Total Focusing Method
ATFM = Adaptive TFM

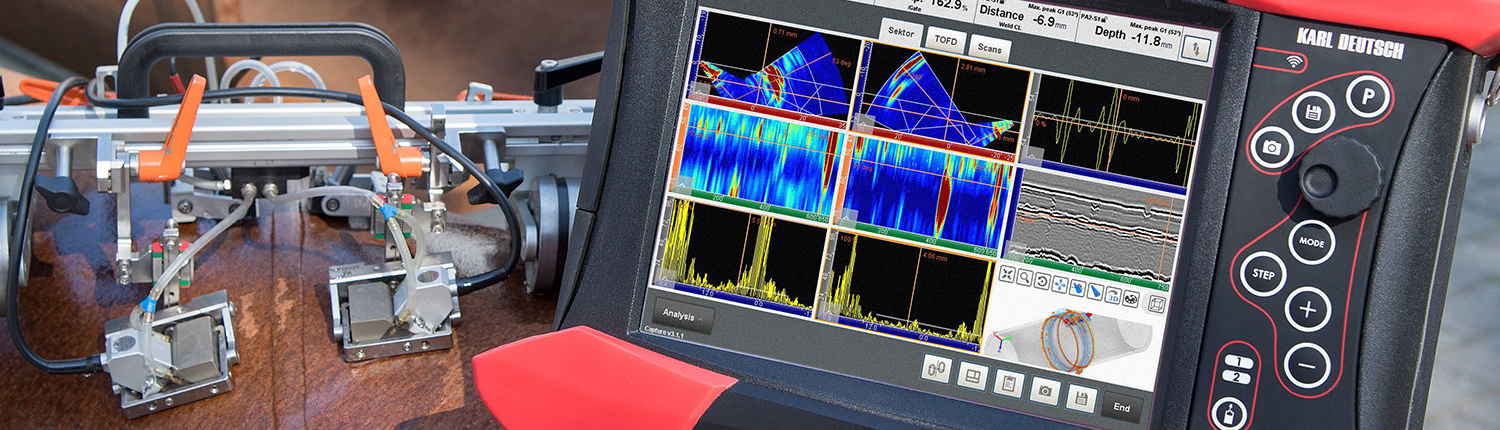

Das portable Phased-Array-Ultraschallprüfgerät GEKKO in robustem Schutzcase
