Sonden zur Schichtdickenmessung
Das LEPTOSKOP 2042 arbeitet mit steckbaren, auswechselbaren Sonden. Ausgelegt sind diese für Fe- (Magnetverfahren nach DIN EN ISO 2178) und NFe-Grundmaterialien (Wirbelstromverfahren nach DIN EN ISO 2360). Die große Auswahl ermöglicht eine vielseitige Verwendung des Schichtdickenmessgeräts auch bei der Messung auf komplexen Geometrien und bei erschwerten Prüfbedingungen. Schichtdicken bis zu 20 mm sind möglich.
Magnetverfahren nach DIN EN ISO 2178
Für alle nichtmagnetischen Schichten (z. B. Lack, Farbe, Pulverlack, Emaille, Kunststoff, Zink, Chrom, Kupfer) auf (ferro)magnetischem Grundmaterial (Fe) (z. B. Eisen und Stahl).
Das Verfahren nutzt die magnetischen Eigenschaften des Grundmaterials. Eine Spule erzeugt ein Magnetfeld, welches durch den ferromagnetischen Werkstoff verstärkt wird. Ein Sensor misst zur Ermittlung der Schichtdicke die magnetische Wechselwirkung, welche mit steigender Dicke der nichtmagnetischen Beschichtung schwächer wird.
Wirbelstromverfahren nach DIN EN ISO 2360
Für alle nicht leitenden Schichten (z. B. Pulverlack, Eloxal, Kunststoff) auf (elektrisch) leitfähigem Grundmaterial (NFe) (z. B. Aluminium, Kupfer, Messing).
Das Verfahren nutzt die elektrische Leitfähigkeit des Grundmaterials. Eine Spule erzeugt ein Magnetfeld, welches auf dem Werkstoff einen Wirbelstrom induziert. Ein Sensor misst zur Ermittlung der Schichtdicke dieses durch den Wirbelstrom verursachte Gegenmagnetfeld, welches mit steigender Dicke der nicht leitenden Schichten schwächer wird.
Klicken Sie auf die Abbildungen, um eine Detailansicht mit weiteren Informationen und Maßangaben in mm zu öffnen.
| Sonden | Beschreibung | Messbereich | Art.-Nr. |
|---|---|---|---|
 |
Kombisonde Fe/NFe 0° | 0 – 3.000 µm Fe 0 – 1.250 µm NFe |
2442.410 |
 |
Sonde Fe 0° | 0 – 5.000 µm | 2442.100 |
 |
Sonde Fe 90° | 0 – 5.000 µm | 2442.110 |
 |
Sonde Fe S 0° | 0,5 – 20 mm | 2442.120 |
 |
Sonde NFe 0° | 0 – 1.000 µm | 2442.130 |
 |
Sonde NFe S 0° | 0 – 3.750 µm | 2442.140 |
 |
Zweipolsonde Fe | 0,5 – 12,5 mm | 2442.200 |
 |
Mikrosonde Fe 0° | 0 – 500 µm | 2442.300 |
 |
Mikrosonde NFe 0° | 0 – 500 µm | 2442.310 |
 |
Mikrosonde Fe 45° | 0 – 500 µm | 2442.320 |
 |
Mikrosonde NFe 45° | 0 – 500 µm | 2442.330 |
 |
Mikrosonde Fe 90° | 0 – 500 µm | 2442.340 |
 |
Mikrosonde NFe 90° | 0 – 500 µm | 2442.350 |
Weiterführende Informationen
Unser umfangreiches Prospekt:
Wissenswertes und Zubehör:
Kombisonde Fe/NFe 0°
Kombisonde Fe/NFe 0° für zwei Messverfahren in einer Sonde
Art.-Nr.: 2442.410
Messbereich: 0 – 3.000 µm Fe, 0 – 1.250 µm NFe
Sonde Fe 0°
Standardsonde Fe 0° für alle Messungen auf großen, gut zugänglichen Stellen
Art.-Nr.: 2442.100
Messbereich: 0 – 5.000 µm
Sonde Fe 90°
Standardsonde Fe 90° für Messungen an schwer zugänglichen Stellen, z. B. Rohrinnenwänden
Art.-Nr.: 2442.110
Messbereich: 0 – 5.000 µm

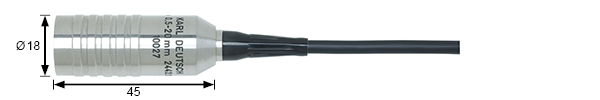

Sonde Fe S 0°
Standardsonde Fe S 0° für Messungen größerer Schichtdicken
Art.-Nr.: 2442.120
Messbereich: 0,5 – 20 mm

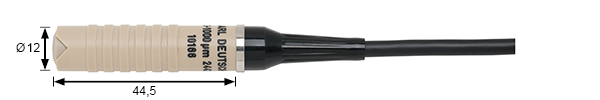

Sonde NFe 0°
Art.-Nr.: 2442.130
Messbereich: 0 – 1.000 µm
Sonde NFe S 0°
Art.-Nr.: 2442.140
Messbereich: 0 – 3.750 µm

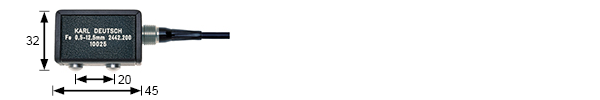

Zweipolsonde Fe
Zweipolsonde Fe für die Messung größerer Schichtdicken, z. B. Innenbeschichtungen von Rohren
Art.-Nr.: 2442.200
Messbereich: 0,5 – 12,5 mm

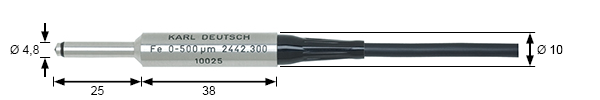

Mikrosonde Fe 0°
Mikrosonde Fe 0° für Messungen auf kleinsten Abmessungen und an schwer zugänglichen Stellen, z. B. am Grund von Bohrungen
Art.-Nr.: 2442.300
Messbereich: 0 – 500 µm

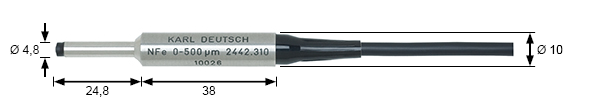

Mikrosonde NFe 0°
Mikrosonde NFe 0° für Messungen auf kleinsten Abmessungen und an schwer zugänglichen Stellen, z. B. am Grund von Bohrungen
Art.-Nr.: 2442.310
Messbereich: 0 – 500 µm

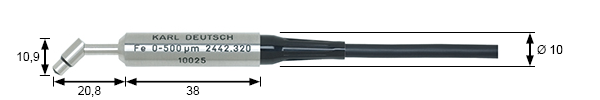

Mikrosonde Fe 45°
Mikrosonde Fe 45° für Messungen auf kleinsten Abmessungen und an schwer zugänglichen Stellen
Art.-Nr.: 2442.320
Messbereich: 0 – 500 µm

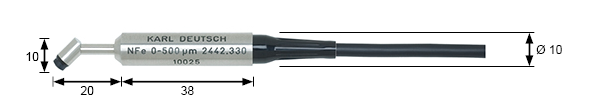

Mikrosonde NFe 45°
Mikrosonde NFe 45° für Messungen auf kleinsten Abmessungen und an schwer zugänglichen Stellen
Art.-Nr.: 2442.330
Messbereich: 0 – 500 µm
Mikrosonde Fe 90°
Mikrosonde Fe 90° für Messungen auf kleinsten Abmessungen und an schwer zugänglichen Stellen, z.B. an Innenwänden von Rohren und Bohrungen
Art.-Nr.: 2442.340
Messbereich: 0 – 500 µm

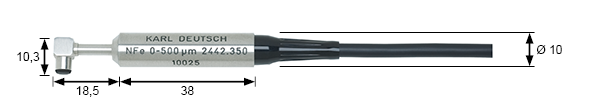

Mikrosonde NFe 90°
Mikrosonde NFe 90° für Messungen auf kleinsten Abmessungen und an schwer zugänglichen Stellen, z.B. an Innenwänden von Rohren und Bohrungen
Art.-Nr.: 2442.350
Messbereich: 0 – 500 µm
